Шаг 1: Сначала подключите провода.

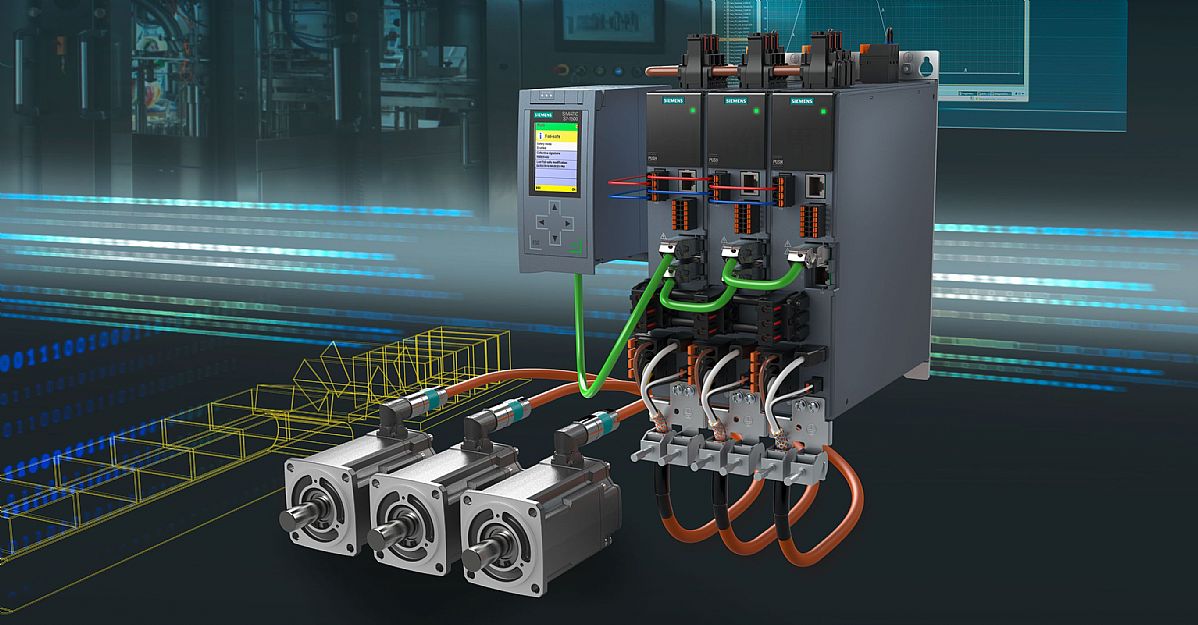

Подключите двигатель к приводу Siemens, например, SINAMICS, SIMODRIVE. Подключите кабель питания к разъемам U/V/W и вставьте кабель энкодера в соответствующий разъем.
⚠️ Обязательно подключайте провода в соответствии с оригинальной схемой подключения, не пытайтесь делать поспешные, неаккуратные соединения или создавать помехи, так как это может привести к повреждению.
Шаг 2: Откройте программу отладки.
Используйте инструменты отладки Siemens, такие как STARTER, SINAMICS SIZER или TIA Portal, и запишите в них параметры двигателя.
* Некоторые драйверы могут автоматически распознавать модель двигателя и считывать параметры напрямую.
* Если автоматическое распознавание отсутствует, заполните данные вручную в соответствии с паспортной табличкой двигателя: номинальный ток, скорость, тип энкодера и т. д.
* Затем выберите нужный режим управления: управление скоростью, управление положением или управление крутящим моментом.
Шаг 3: Настройка энкодера
Большинство двигателей Siemens оснащены встроенными энкодерами, некоторые — энкодерами Heidenhain. Для точного вращения двигателя сигнал энкодера должен быть четким и корректным.
* Откалибруйте нулевую точку: выровняйте нулевую точку энкодера с механической нулевой точкой.
* Правильно укажите тип сигнала (TTL, EnDat, SSI и т.д.).
* Запустите функцию проверки энкодера, чтобы убедиться в стабильности и корректности сигнала.
Если этот шаг пропускается, то от точности решения проблемы, по сути, избавиться невозможно.
Шаг 4: Вращение для испытания без нагрузки
После включения питания не подвешивайте нагрузку сначала, а запустите цикл без нагрузки.
* Обратите внимание, что направление вращения двигателя указано неверно.
* Температура и ток выходят за пределы нормального диапазона.
* Отсутствуют сигналы тревоги, такие как перегрузка по току F0001 или отказ энкодера F3001.
Нет проблем, затем продолжайте, быстро проверьте, не сработала ли сигнализация.
Шаг 5: Добавьте нагрузку для корректировки деталей.
Отсутствие груза не является проблемой, вы можете медленно подвесить груз для проверки.
* Сначала запустите двигатель с небольшой нагрузкой, а затем постепенно увеличивайте её.
* Одновременно с этим отрегулируйте параметры ПИД-регулятора контура управления, чтобы двигатель мог работать без вибраций.
* Не забывайте регулировать время разгона и замедления: слишком резкое ускорение приведет к спешке, слишком медленное – к низкой эффективности работы машины.
