В этом материале я стараюсь использовать более реалистичный и практичный подход, демонстрируя особенности блоков управления Fanuc, различия в экранах разных серий, а также объясняя, как в итоге отличить те или иные модели, чтобы все было понятно. Мы сами в компании Songwei ежедневно работаем с контроллерами и сервосистемами Fanuc, Mitsubishi, Siemens, Okuma, Heidenhain, используя наш реальный опыт разборки, обслуживания и тестирования, что позволяет нам лучше понять ситуации, с которыми вы можете столкнуться на практике.
Проще говоря, это весь станок, который вы можете «увидеть и потрогать»: экран, кнопки, аварийная остановка, запуск, USB-разъем, различные интерфейсы — все на этой панели. Фактически, здесь находятся процессор, системная плата, плата хранения данных — эти «невидимые, но важные» элементы, это одновременно и человеко-машинный интерфейс, и основной центр обработки данных всего комплекта ЧПУ.
Если станок неисправен или нет, он может включиться, можно обнаружить сигнал тревоги, большинство из них полагаются на это.
В итоге, каковы характеристики продукции Fanuc?

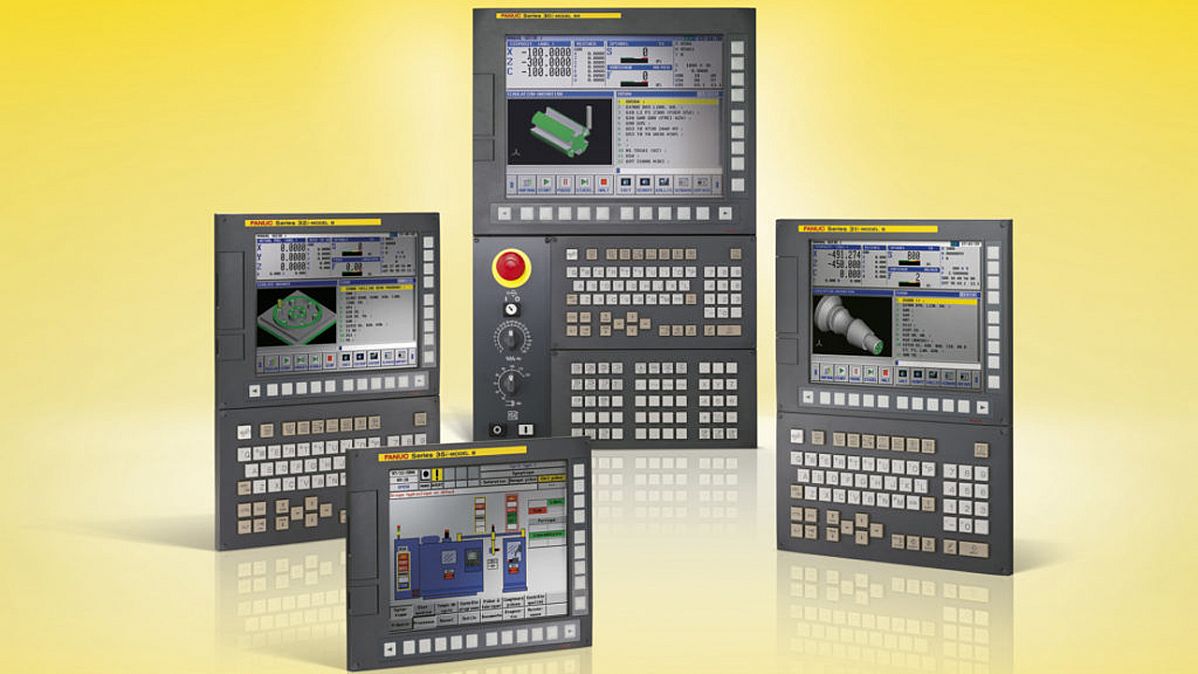

Вы бы видели самую классическую цветовую схему Fanuc: жёлтая задняя панель, чёрная рамка, с рядом невероятно массивных жёстких клавиш. Дизайн Fanuc не отличается красотой, но он очень "механический", маслостойкий, ударопрочный, устойчивый к ударам.
Будь то старый ЭЛТ-монитор или новый ЖК-дисплей, он сохраняет этот индустриальный стиль. Со временем, заметив желто-черную цветовую гамму, понимаешь: «А, это, должно быть, Fanuc».
Ориентация экрана: альбомная? Вертикальная? Различия в возрасте очевидны.
При непосредственном ремонте номер модели часто можно угадать, просто взглянув на ориентацию фотографии.
- Горизонтальный экран (современный)
Модели 0i-MD, 0i-MF, 31i, 32i, 35i и т.д. — это, по сути, горизонтальные экраны. Преимущество горизонтального экрана заключается в возможности открытия нескольких окон одновременно и более удобном интерфейсе. Доступны экраны с диагональю 10,4, 12 и 15 дюймов. Они широко используются в обрабатывающих центрах, фрезерных и токарных станках, а также в многоосевых станках.
- Вертикальный экран (стандарт старых моделей машин)
0i-MB, 16, 18, 21 В последние годы появились более вертикальные экраны, а в старых моделях по-прежнему использовались ЭЛТ-мониторы, которые позже заменили ЖК-дисплеи. Сами по себе эти станки не отличаются большим количеством осей, имеют простую конструкцию с вертикальным экраном, что, наоборот, позволяет экономить место; они обычно встречаются в обычных токарных и небольших фрезерных станках.
Многие производители станков оснащали свои ранние модели такими устройствами, поэтому их до сих пор можно увидеть в использовании на значительном рынке.
Почему существует так много моделей? В чём разница между этими номерами?
Ниже я не буду говорить в стиле учебника, а объясню закон, исходя из нашего повседневного опыта, чтобы вы позже смогли сразу определить, к какому поколению относится данная модель.
- Серия 0 (наиболее распространенная, наиболее широко используемая)
Вы наверняка видели 0-M, 0-T, а затем 0i-MB / 0i-MC / 0i-MD / 0i-MF.
Несколько ключевых моментов:
* 0i = самая универсальная платформа Fanuc
* M = Фрезерный станок, T = Токарный станок
* B → C → D → F Эти буквы обозначают поколение более быстрых, объёмных устройств хранения данных и более современных интерфейсов.
Если речь идёт о станках общего назначения или токарных станках, то 80% из них относятся к серии 0i.
- Серии 16 / 18 / 21 («классические модели» 90-х – 2000-х годов)
Это три брата, которых вы очень часто будете видеть на рынке.
* 16 = немного более высокая оценка
* 18 = наиболее часто используемый
* 21 = облегченная версия
Большинство из них имеют вертикальные экраны, ЭЛТ или ранние ЖК-дисплеи, модульную конструкцию, легко разбираются и ремонтируются (большую часть такого ремонта мы выполняем здесь). Многие старые машины до сих пор используются и имеют длительный срок службы.
- Серия 30i / 31i / 32i / 35i (высокопроизводительные, быстрые, многоосевые станки)
По сути, это горизонтальный экран с более широким интерфейсом, способный работать с высокоскоростными и высокоточными многоосевыми, 5-осевыми механизмами.
* 30i: высококачественные многоосевые станки сложной конструкции
* 31i: распространен в четырехкоординатных и пятикоординатных обрабатывающих центрах
* 32i: немного экономичнее
* 35i: производство большего количества штамповочных, гибочных и формовочных станков.
Если вы видите машины с большими портальными конструкциями и сложными механизмами, то это, по сути, именно такие контроллеры.
Как быстро распознать контроллер Fanuc?
Если у вас на месте есть только фотография, сделанная на мобильный телефон, вы, вероятно, сможете оценить ситуацию следующим образом:
* Вертикальный экран + ЭЛТ или ЖК-дисплей небольшого размера → В основном серии 16/18/21 или ранние серии 0
* Горизонтальный экран + широкий интерфейс → по сути 0i-MD/MF или 30i/31i/32i
* Необычайно большое количество кнопок и компактная компоновка → В основном вертикальные экраны, характерные для традиционных устройств
* Новый станок + большой экран → скорее всего, 0i-MF или 31i
Сопоставив информацию с этикеткой на задней панели и номером модели, начинающимся с A02B, вы можете определить, к какому именно поколению относится устройство.
Зачем вам это нужно знать?
При поиске запчастей, проведении испытаний и ремонте для клиентов мы часто сталкиваемся со следующими проблемами:
* Экран поврежден, но номер модели и поколение должны быть указаны правильно, иначе устройство несовместимо.
* Ремонт некоторых старых систем обходится дешевле, чем их замена; с новыми системами ситуация обратная.
* Некоторое программное обеспечение для станков может работать только на определенных поколениях (например, следует проявлять осторожность при переносе параметров при замене 0i-MC на 0i-MF).
* Количество поддерживаемых осей, а также наличие Ethernet или USB-порта можно определить по серии устройства.
Чем больше вы знаете об этих деталях, тем ниже вероятность покупки неправильных деталей или подбора неподходящих комплектующих.
Чем может помочь Сунвэй?
Мы ежедневно занимаемся ремонтом и заменой компонентов Fanuc: процессоров, материнских плат, экранов, устройств ввода/вывода, сервоприводов, сервоусилителей, испытательных стендов, запасных частей.
Если на вашем экране черный экран, произошел сбой системы, не работает сенсорный экран, возникла ошибка процессора, или вы хотите заменить панель 0i-MF и вам необходимо подтвердить, является ли она моделью 18i/21i/0i-MC,
компания Songwei поможет вам быстро определить модель, провести тестирование, выполнить ремонт и предоставить новые или бывшие в употреблении запчасти.
