На техническом стенде мы видим, что большинство изделий, вероятно, можно разделить на несколько категорий (но на практике они смешаны).

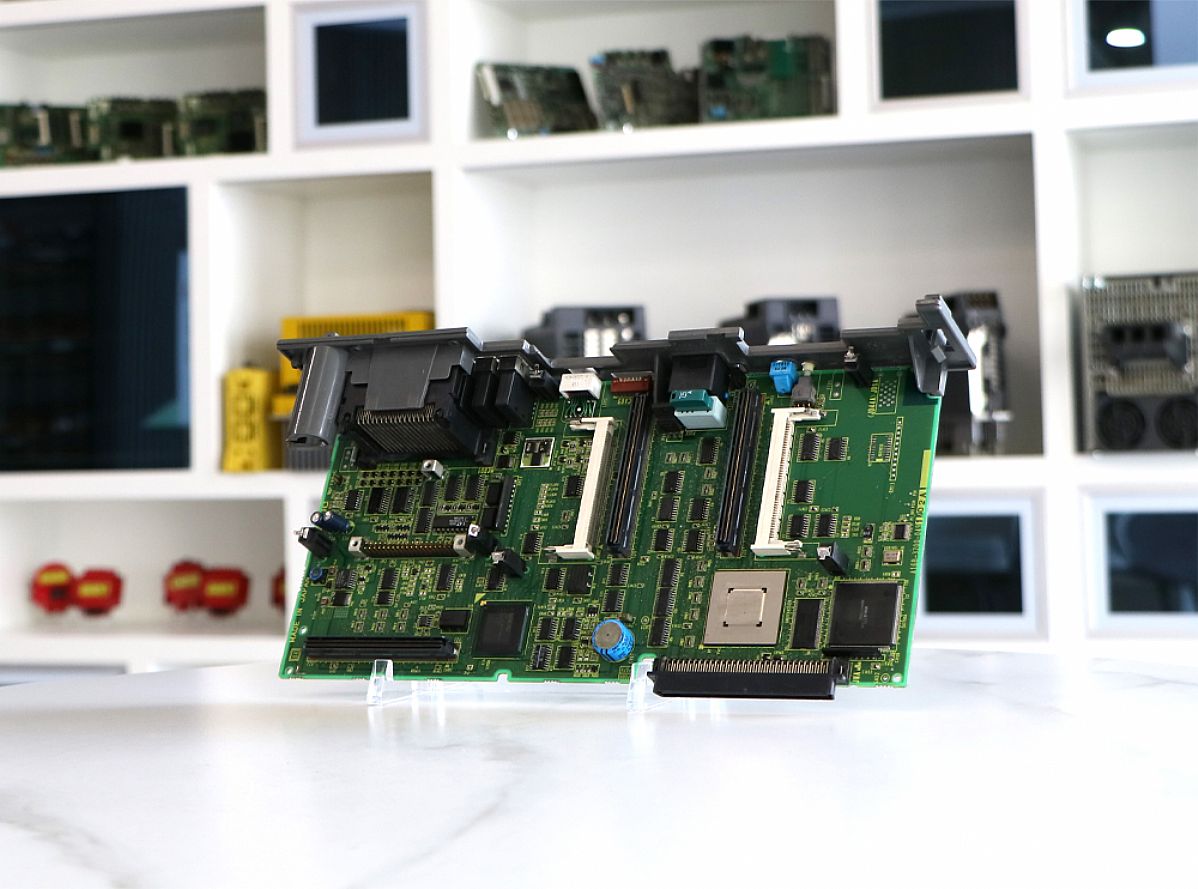

1. Платы управления ЧПУ (процессор / основная плата управления)
Эти платы обычно устанавливаются в блоки управления ЧПУ Fanuc, такие как серии 0i, 16i, 18i, 21i и 30i.
Они выполняют самые основные задачи, включая обработку G-кода и M-кода; управление логикой ПЛК; отвечают за интерполяцию, сигналы тревоги и управление системой.
Пока эта плата неисправна, система, по сути, "бессмысленна": либо черный экран, либо постоянные сообщения об ошибках.
2. Платы управления осями и интерфейса сервоприводов.
Многие считают, что «перемещение по осям — это дело драйвера», но на самом деле, от ЧПУ до сервопривода и участка управления, большая часть платы изготавливается на самой плате.
Эти платы отвечают за передачу команд сервоприводу, получение обратной связи от энкодера и высокоскоростную связь по оптоволокну (FSSB). Неправильная установка оптического волокна, несоответствие интерфейса или неправильная версия платы напрямую вызовут срабатывание сигнализации сервопривода.
3. Платы ввода/вывода (платы ввода/вывода)
Платы ввода-вывода — это наиболее «заземлённый» тип.
Концевые выключатели, кнопки, реле, электромагнитные клапаны — все они зависят от них и от системы ЧПУ.
Многие проблемы, такие как «отсутствие реакции со стороны устройства» и «отсутствие входящих или исходящих сигналов», вызваны износом или повреждением платы ввода-вывода.
4. Платы, относящиеся к источнику питания
Платы питания обычно "незаметны, но неисправные могут привести к смерти".
Они отвечают за преобразование напряжения, стабилизацию напряжения, защиту от перенапряжения и перегрузки по току. При возникновении неисправностей наиболее распространенными явлениями являются невозможность запуска системы, отключение питания на половину мощности, случайные перезагрузки.
5. Платы управления сервоприводом/шпиндельным приводом
В сервоусилителе Fanuc, шпиндельном усилителе, настоящим «мозгом» на самом деле является плата управления.
Эти платы отвечают за ШИМ-управление, контуры тока, скорости и крутящего момента, а также сигналы энкодера. Они требуют очень жестких условий тестирования, и без испытательного стенда Fanuc многие проблемы остаются незамеченными.
6. Информационные и дискуссионные советы.
Включает:
* Плата Ethernet-связи.
* Плата расширения памяти.
* Модули расширения, разработанные по индивидуальному заказу для станков.
На некоторых станках после замены этих плат могут появиться сигналы тревоги, на самом деле не из-за неисправности платы, а из-за неправильно заданных параметров.
